一、技术特点动车组液压救援起复设备主要部件选用钛合金、铝合金制造，重量轻、产品结构成熟、性能质量稳定可靠，适用于各种线路，多种复杂救援工况，设备能达到快速安全复位，特别在大型起重机无法作业的地方，更能体现其设备的优越性。液压横移小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜。油缸的进出油口设有安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。二、适用范围 适用于动车组各种车型的救援起复作业。三、设备组成 救援起复设备主要由机动泵站 、高压胶管 、钛合金三级油缸 、单级油缸、橫移梁 、液压橫移小车、梁下支撑垫等组成。四、主要技术参数型 号：FX-DA起复顶点为转向架两侧底部或车体两侧顶点处，油缸末级30吨，两只油缸合力60吨，完全满足CRH各种车型一端救援起复作业。机动泵站：汽油机（进口）与液压油箱采用立轴式连接，功率10.5PS、流量5.5L、储油量26L、压力42MPa；泵站小车把手长度≥200mm ；泵站小车配有万向轮、钢轨走行轮。钛合金三级油缸:油缸自由高度158mm、总装配高度301mm、总行程161mm、总程高度462mm、（用于CRH2时；总程高渡582mm，其中垫120mm）油缸起升行程一级61mm、二级53mm、三级47mm、油缸起升推力一级103t、二级60t、三级30t。高压胶管：使用双层钢丝结构，压力60Mpa、长度15m。油缸帽：直径144×18mm可自动调心。液压横移小车：319 ×286×55mm 重量12kg带旋柄式卡座、防油缸滑脱及防溜车装置、重量：16kg；横移油缸：推力7t拉力5t 横移距离190mm/次 、小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜和小车跑偏。尺寸φ275×8mm。钛合金横移梁：2200×270×70mm 钛合金横移梁：1800×270×70mm 连接杆：长度可调1667-1832mm油缸垫块：直径300mm高120mm梁下支撑垫：800×150×100mm横移距离：≥1100mm曲线救援装置:多功能单级油缸：自由高度600mm、行程高度450mm、总程高度1050mm、顶升力28t多功能单级油缸护座：400×400×170mm万向顶托：200×100 ×160mm多功能底座：360×280 ×117mm固定链条：Ф14×2m 最大拉力250KN标准配置：机动泵站1台三级起升油缸2支高压胶管6根油缸帽4件位移补偿装置2件液压横移小车2台钛合金横移梁1节钛合金横移梁1节小车连接杆1件油缸垫块2件梁下支撑垫6节多功能单级油缸2件多功能单级油缸护座2件多功能底座1件万向顶托1件固定链条钩1件

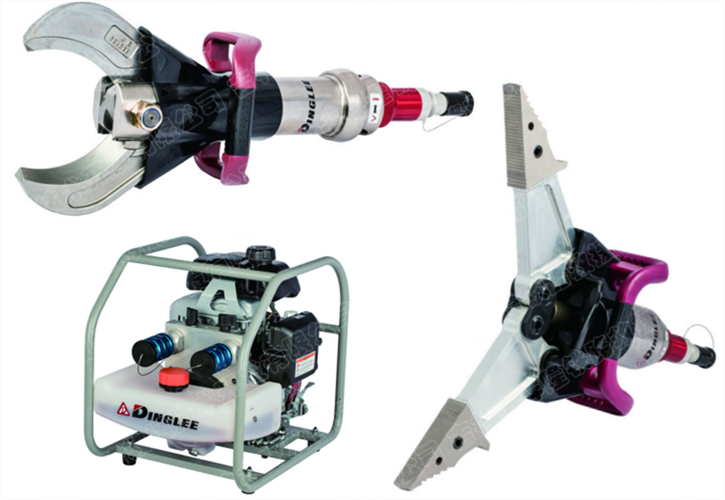

一、技术特点 适用于救援工作时破拆，剪切，扩张等应急救援使用。二、设备组成 汽油机泵站、扩张器、剪刀、高压油管等。三、技术参数型 号：FX-JQK汽油机泵站：工作压力700bar、连接使用两件工具、发动机功率2.2kw、工作转速3000-3800rpm、高压流量0.67L/min、低压流量2.8L/min、转换压力14Mpa、液压油又想容积3L、重量25kg、外形尺寸468*337*445mm。扩张器：工作压力700bar、扩张力40-150kN、扩张距离646mm、牵拉力24-32kN、牵拉距离498mm、重量16.9kg、外形尺寸769*290*190mm。剪 刀：工作压力700bar、剪切力642kN、剪切圆钢直径（Q235材料）Φ33mm、剪切钢板厚度10mm、开口距离145mm、重量13.8kg、外形尺寸745*220*170mm。标准配置：液压机动泵站1台扩张器1台剪刀1台高压油管2组

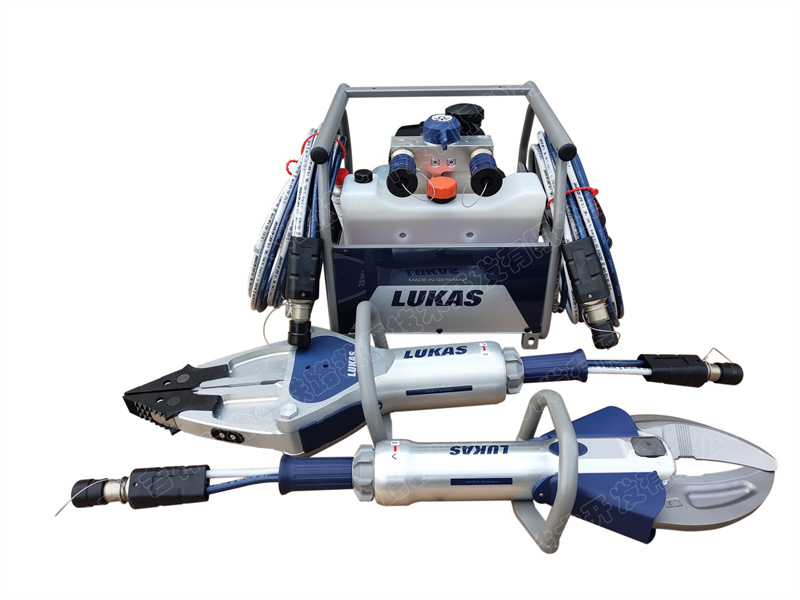

一、技术特点 具有设计稳定，可靠、重量轻、扩张力/剪断力强以及扩张距离大等特点。二、适用范围 铁路，公路和水上事故的重型救援操作，灾害后恢复和搜救。使金属结构变形，在金属上打孔等。剪切金属构件，管道、异型碳钢和钢板等。三、设备组成 设备主要由液压泵站、扩展器、剪断器、高压油管等组成。四、技术参数型 号：FX—LUKAS液压泵站：发动机：四冲程汽油发动机 2.6kW、低/高压流量（L/min) 2×2.65-2×0.82、液压油箱容量(L) 7.5、可用液压油量（L） 6.3、 外形尺寸（mm） 380×440×478、 重量（kg) 35。扩展器：扩张力（kN) 256、 扩张距离（mm） 720、 挤压力（用胶管附件）(kN) 122、 牵拉距离（mm） 622、 牵拉力 (kN) 51、 液压油量（L） 0.243、 外形尺寸（mm） 790×300×180、 重量（kN） 19.6。剪断器：剪断力（kN） 510、 剪切圆钢直径（mm） 33、 开口距离（mm） 225、 液压油量（L） 0.098、 外形尺寸（mm） 726×225×163、 重量（kg） 14.6。标准配置：液压机动泵站1台扩张器1台剪断器1台高压油管4根
一、技术特点 该设备在最短时间内把脱线车辆快速翻到路基下；具有功力大、重量轻、操作方便灵活、安全可靠；特殊件采用特种轻质铝合金制造；使用寿命长。二、适用范围适用于各种车辆为尽快开通线路、减少事故损失或将脱线车辆快速翻到路基下或对车辆的倾斜进行扶正。保证快速的救援工作。三、设备组成 该设备主要由汽油机为动力源的超高压液压泵站、三级油缸、高压胶管、油缸帽、底座、车辆索具等组成。四、技术参数型 号：FX-CF机动泵站：汽油机（进口）与液压油箱采用立轴式连接、功率10.5PS、流量7.02L、储油量32L、压力52Mpa、启动方式手电两用、泵站小车把手长度≥200mm 、泵站小车配万向轮、钢轨走行轮。三级侧翻扶正油缸：材质采用高强度轻质铝合金制造，油缸自由高度534mm、总装配高度812mm、总行程高度1172mm、总程高度1984mm、油缸起升推力一级74t、二级38t、三级15t、各油缸起升高度一级402mm、二级392mm、三级378mm 。高压胶管：型号2X6-60 长度8m。油缸顶托：200×130×57mm。油缸底座：300×300×146mm。牵引链条：T=50 d=14 L=3.5m。车辆索具：两个台车1套。标准配置：机动泵站1台三级侧翻扶正油缸2支高压油胶管4根油缸顶托2件油缸座2件油缸保护装置4件两台车索具1套
一、技术特点液压救援起复设备主要部件选用钛合金制造，重量轻、产品结构成熟、性能质量稳定可靠，适用于各种线路，多种复杂救援工况，设备能达到快速安全复位。油缸的进出油口设有安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。具有功力大、操作方便灵活、性能安全可靠；主要部件需采用钛合金制造，重量轻、使用寿命长；多级油缸起升一次到位无需补助装置，救援人员远离事故车下作业，旋柄式卡座推拉方向可变，并定位可靠准确。横移小车需设有防溜车装置，防止发生溜车现象。二、适用范围适用于大功率机车、重载货车、钢厂铁水车等各种车型救援起复作业。三、设备组成 救援起复设备主要由大流量机动泵站、高压胶管、钛合金三级油缸、橫移梁、液压橫移小车、扣件梁、梁下支撑垫等组成。四、技术参数机动泵站：汽油机（进口）与液压油箱采用立轴式连接；流量7L/min；储油量37L；额定压力50Mpa；启动方式手电两用；泵站小车配万向轮。钛合金三级油缸:油缸自由高度290mm、总装配高度540mm、总行程高度450mm、总程高度990mm、油缸起升推力，一级404t、二级254t、三级156t、油缸起升行程，一级156mm、二级151mm、三级143mm，双作用油缸、油缸配有卸荷功能液压锁。（注：采用一支三级油缸起升到位，解决了两支油缸起升不同步问题；减小横移小车外形尺寸，加大了橫移距离），重量110kg。铝合金扶正油缸：油缸高度586mm、行程400mm、起升力：100t、双作用油缸、油缸配有卸荷功能液压锁,重量：40kg。扶正油缸护座：400×400×240mm，重量：13kg高压胶管：型号2X6-60 使用快速接头连接，长度15m油缸帽： 550×90×60mm，重量：17.8kg ；270×120 ×45mm重量：6.8kg可自动调心。液压横移小车：436×404 ×105mm 推力23.5t 拉力13.5t 、横移距离160mm/次、带旋柄式卡座、防油缸滑脱及防溜车装置；（注：横移油缸和横移小车合为一体）重量：55kg。钛合金横移梁：中空焊接结构、配有四个拎手1100×356×100mm，重量36kg；中空焊接结构配有四个拎手1380×356×100mm，重量45kg。梁下支撑垫：外形尺寸：1500×300×130mm，重量73kg；800×150×100mm ，重量：14kg。扣件梁： 900×mm180mm×60mm ，重量：22kg。梁下高分子垫块：260mm×150 mm×80、20、10、5mm索具：根据车型配置链条长度可调整，可锁紧，带有调紧装置，链条长度固定器。链条与长度固定器及调紧装置等用蝴蝶扣连接，无焊点，强度高。Ф14×50链条 最大拉力250KNФ12×36链条 最大拉力181KNФ10×30链条 最大拉力125KN标准配置：液压泵站1台钛合金三级起升油缸1支铝合金扶正油缸1支起升油缸缸帽1件扶正油缸底座1件液压横移小车1台扶正油缸顶帽1件钛合金横移梁2节梁下支撑垫2节高压胶管4根铁水车索具1套
一、技术特点 三级油缸配有应急卸荷功能的液压锁；具有功力大、操作方便灵活、安全可靠；特殊件采用特种高强合金钢制造；多级油缸起升一次到位，救援人员远离事故车下作业；旋柄是卡座推拉方向及定位可靠准确，横移小车配有液压防溜车装置，避免溜车现象。小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜和小车跑偏。二、适用范围 广泛地应用于机车、车辆等各种车型的救援起复作业。三、设备组成 液压起复设备主要由液压泵站、三级起升油缸 、液压横移小车 、复轨梁 、油缸帽、球面顶托、高压油管等组成。四、技术参数型 号：FX-5型 机动泵站：美国汽油机 功率10.5PS；流量7.02L；储油量37L；压力60Mpa；启动方式手电两用；泵站小车把手长度≥200mm ；泵站小车配万向轮三级油缸：油缸自由高度283mm、总装配高度542mm、总行程高度488mm、总程高度1030mm、油缸起升推力一级202t、二级135t、三级100t、各油缸起升高度一级172mm、二级160mm、三级156mm，油缸配有卸荷功能液压锁。高压胶管：型号2X6-60 长度8m油缸帽：550×90 ×60mm液压横移小车：小车400 ×280×99mm带旋柄式卡座、防油缸滑脱及防溜车装置，推力10t拉力6t；横移距离：≥700mm；小车两侧带有防脱装置,带有液压爬坡溜车装置。小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜。复轨梁：中空焊接结构1380mm×285mm×100mm辅助梁：中空焊接结构470mm×285mm×100mm 扣件梁：900×mm180mm×60mm梁下支撑垫：800mm×150mm×100mm梁下高分子垫块：260mm×150 mm×80、20、10、5mm车钩顶托：229×218×206mm 。标准配置：机动泵站1台三级起升油缸1支液压横移小车1台位移补偿装置1件复轨梁1节辅助梁1节扣件梁2件油缸帽1件梁下支撑垫2件梁下高分子垫块1套高压胶管4根
