一、技术特点

液压救援起复设备主要部件选用钛合金制造，重量轻、产品结构成熟、性能质量稳定可靠，适用于各种线路，多种复杂救援工况，设备能达到快速安全复位。

油缸的进出油口设有安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。具有功力大、操作方便灵活、性能安全可靠；主要部件需采用钛合金制造，重量轻、使用寿命长；多级油缸起升一次到位无需补助装置，救援人员远离事故车下作业，旋柄式卡座推拉方向可变，并定位可靠准确。横移小车需设有防溜车装置，防止发生溜车现象。

二、适用范围

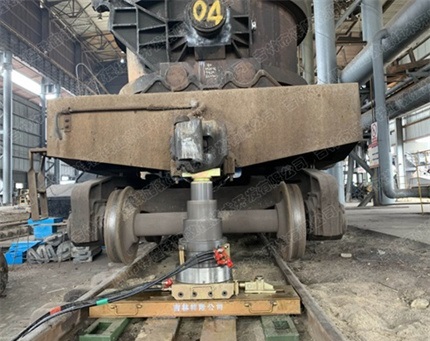

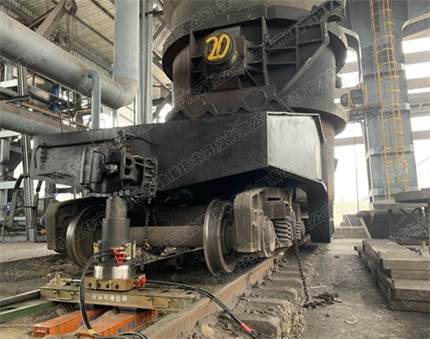

适用于大功率机车、重载货车、钢厂铁水车等各种车型救援起复作业。

三、设备组成

      救援起复设备主要由大流量机动泵站、高压胶管、钛合金三级油缸、橫移梁、液压橫移小车、扣件梁、梁下支撑垫等组成。

四、技术参数

机动泵站：汽油机（进口）与液压油箱采用立轴式连接；流量7L/min；储油量37L；额定压力50Mpa；启动方式手电两用；泵站小车配万向轮。

钛合金三级油缸:油缸自由高度290mm、总装配高度540mm、总行程高度450mm、总程高度990mm、油缸起升推力，一级404t、二级254t、三级156t、油缸起升行程，一级156mm、二级151mm、三级143mm，双作用油缸、油缸配有卸荷功能液压锁。（注：采用一支三级油缸起升到位，解决了两支油缸起升不同步问题；减小横移小车外形尺寸，加大了橫移距离），重量110kg。

铝合金扶正油缸：油缸高度586mm、行程400mm、起升力：100t、双作用油缸、油缸配有卸荷功能液压锁,重量：40kg。

扶正油缸护座：400×400×240mm，重量：13kg

高压胶管：型号2X6-60  使用快速接头连接，长度15m

油缸帽： 550×90×60mm，重量：17.8kg ；270×120 ×45mm重量：6.8kg 可自动调心。

液压横移小车：436×404 ×105mm 推力23.5t  拉力13.5t 、横移距离160mm/次、带旋柄式卡座、防油缸滑脱及防溜车装置；（注：横移油缸和横移小车合为一体）重量：55kg。

钛合金横移梁：中空焊接结构、配有四个拎手1100×356×100mm，重量36kg；中空焊接结构配有四个拎手1380×356×100mm，重量45kg。

梁下支撑垫：外形尺寸：1500×300×130mm，重量73kg ；800×150×100mm ，重量：14kg。

扣件梁： 900×mm180mm×60mm ，重量：22kg。

梁下高分子垫块：260mm×150 mm×80、20、10、5mm

索具：根据车型配置

链条长度可调整，可锁紧，带有调紧装置，链条长度固定器。

链条与长度固定器及调紧装置等用蝴蝶扣连接，无焊点，强度高。

Ф14×50链条   最大拉力250KN

Ф12×36链条   最大拉力181KN

Ф10×30链条   最大拉力125KN

标准配置：
