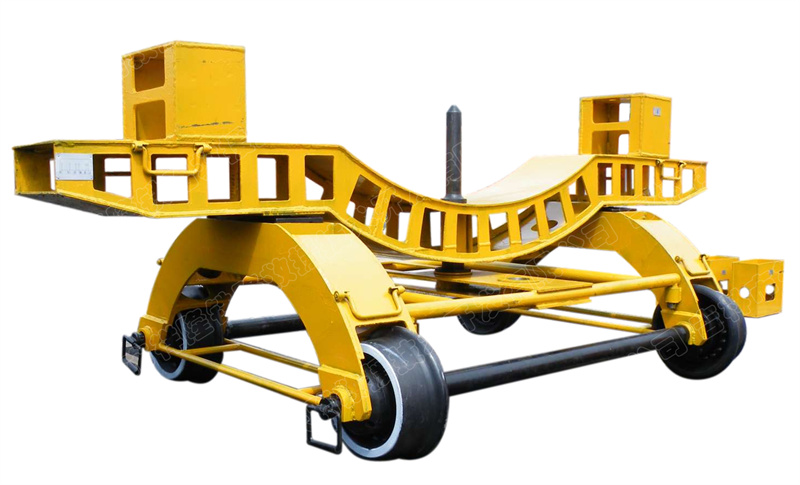

简易台车

一、适用范围 TKHD-50/20简易台车是铁路救援的专用设备，用于当铁路车辆的转向架出现故障不能运行时，用于替代转向架，以便使事故车辆恢复运行能力，安全地离开事故现场。二、设备组成 本装置是由车轮组、旁承支架、连接架、横梁、摇动滚柱、橡胶缓冲垫等成。三、技术参数1、型号：TKHD-50/20客货通用型2、运行速度：建议一般路况最大20Km/h 岔道最大10Km/h3、最大载重：50吨4、旁承距轨面距离： 700-1000mm5、旁承中心距： 共6个位置（1400、1520、1850、2000、2310、2615）6、中心定位销直径：50mm7、台车固定轴距：1000mm8、车轮滚动圆直径：282mm9、轮缘内侧距离：1353mm±2mm10、最大外形尺寸：长2500x宽1330x高1000mm11、总重量：520Kg12、单件最大重量：120Kg标准配置：旁承架2横梁1旁承箱8钢垫2橡胶缓冲垫（厚50mm）2中心销1连接架1轮对2滚柱总成2
