一、技术特点

动车组液压救援起复设备主要部件选用钛合金、铝合金制造，重量轻、产品结构成熟、性能质量稳定可靠，适用于各种线路，多种复杂救援工况，设备能达到快速安全复位，特别在大型起重机无法作业的地方，更能体现其设备的优越性。液压横移小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜。油缸的进出油口设有安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。

二、适用范围

适用于动车组各种车型的救援起复作业。

三、设备组成

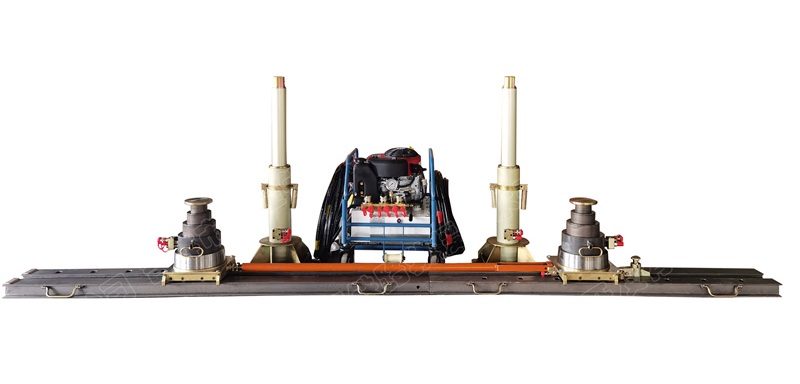

  救援起复设备主要由机动泵站 、高压胶管 、钛合金三级油缸 、单级油缸、橫移梁 、液压橫移小车、梁下支撑垫等组成。

四、主要技术参数

型  号：FX-DA

起复顶点为转向架两侧底部或车体两侧顶点处，油缸末级30吨，两只油缸合力60吨，完全满足CRH各种车型一端救援起复作业。

机动泵站：汽油机（进口）与液压油箱采用立轴式连接，功率10.5PS、流量5.5L、储油量26L、压力42MPa；泵站小车把手长度≥200mm ；泵站小车配有万向轮、钢轨走行轮。

钛合金三级油缸:油缸自由高度158mm、总装配高度301mm、总行程161mm、总程高度462mm、（用于CRH2时；总程高渡582mm，其中垫120mm）油缸起升行程一级61mm、二级53mm、三级47mm、油缸起升推力一级103t、二级60t、三级30t。

高压胶管：使用双层钢丝结构，压力60Mpa、 长度15m。

油缸帽：直径144×18mm 可自动调心。

液压横移小车：319 ×286×55mm 重量12kg带旋柄式卡座、防油缸滑脱及防溜车装置、重量：16kg；横移油缸：推力7t拉力5t  横移距离190mm/次 、小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜和小车跑偏。尺寸φ275×8mm。

钛合金横移梁：2200×270×70mm

钛合金横移梁：1800×270×70mm

连接杆：长度可调1667-1832mm

油缸垫块：直径300mm高120mm

梁下支撑垫：800×150×100mm

横移距离：≥1100mm

曲线救援装置:

多功能单级油缸：自由高度600mm、行程高度450mm、总程高度1050mm、顶升力28t

多功能单级油缸护座：400×400×170mm

万向顶托：200×100 ×160mm

多功能底座：360×280 ×117mm

固定链条：Ф14×2m 最大拉力250KN

标准配置：
