一、技术特点

      多功能液压吊复救援设备选用高强轻质铝合金制造，重量轻，应用于多种复杂救援工况，如隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援。铁路线路50%以上是曲线，由于曲线半径不同，其外轨高于内轨，两轨间高度差最大达175mm，车体存在倾斜状态，用常规设备很难复位，该设备车体倾斜不用扶正，不用考虑脱线后顶点的高度。其设备能达到快速安全复位，特别在大型起重机无法作业的地方，更能体现其设备的优越性。

二、适用范围

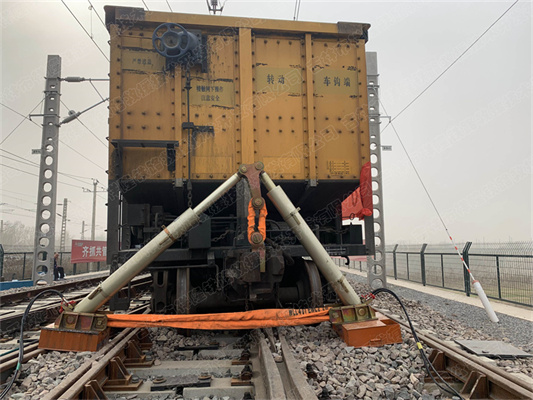

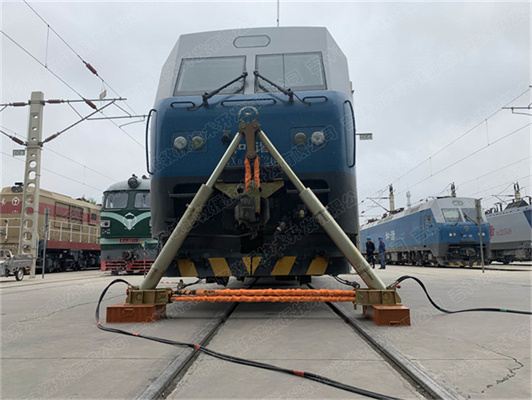

      适用于电力机车、内燃机车、C64、C70、C80、KM96、KM98、KM100等各种线路各种车型隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援等一端救援起复作业；满足C80、KM96、KM98、KM100一组重载货车中部连接杆处救援起复作业。

三、设备组成

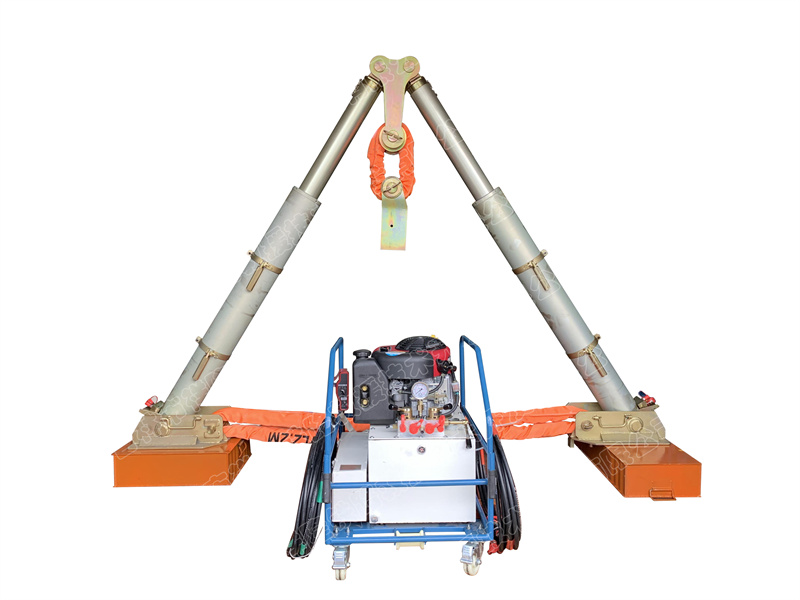

      多功能液压吊复救援设备主要由机动泵站 、高压胶管 、铝合金起升油缸 、钛合金T型吊环总成 、上挂绳 、悬钩装置、油缸底座、底座连挂绳、底座垫等组成。

四、主要技术参数
型    号：FX-DYD

机动泵站：汽油机（进口）与液压油箱采用立轴式连接，功率10.5PS,、高压流量7.1L/min 、低压流量7.1L/min、总流量14.2L/min、储油量50L、额定压力48Mpa、启动方式手电两用，泵站小车配有万向轮、钢轨走行轮。

铝合金起升油缸：采用高强度轻质铝合金制造，单缸起升力80t、双缸起升最小合力≥110t、自由高度1497mm 、工作行程1180mm，油缸设计内置回油系统，油缸的进出油口设有应急卸荷功能安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。

钛合金T形吊环总成：采用钛合金制造，具有油缸防脱功能、外形尺寸460×260×210mm、额定载荷80t。

上挂绳：采用超高分子量聚乙烯纤维制造，额定载荷80t，长度0.4m。

钩脖连挂绳：采用超高分子量聚乙烯纤维制造，额定载荷80t，长度1.4m。

悬钩装置：可快速安装于车钩，连接销有快速安装止退功能、外形尺寸385×220×138mm 、额定载荷80t。

油缸底座：额定载荷80t，具有防腐、防滑功能、外形尺寸500×350×160mm。

底座连挂绳：采用超高分子量聚乙烯纤维制造，额定载荷50t、长度2.2m。

底座垫：采用焊接结构，外形尺寸900×320×163mm 、600×500×170mm 。

高压胶管：使用双层钢丝结构，长度10米、压力60Mpa。

横移距离：铺设好设备后，一次横移距离≥800mm。

标准配置：
