一、适用范围

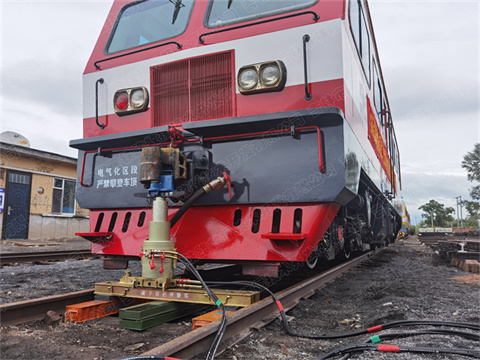

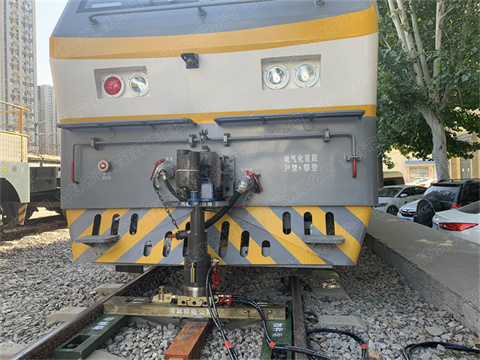

适用于轨道车、接触网作业车、车辆、客车轨道交通等等各种线路各种车型隧道救援、桥梁救援、岔区救援、电气化区段救援、等一端救援起复作业。

二、设备组成

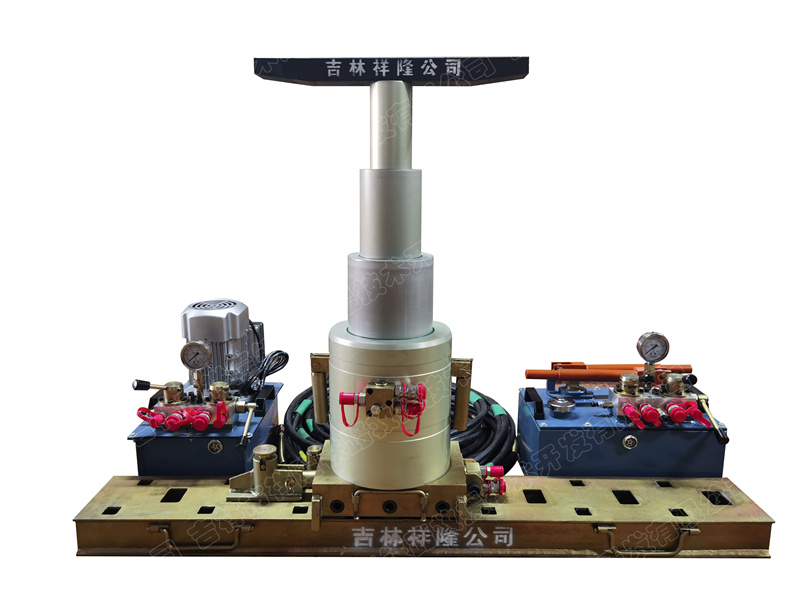

液压复轨器主要由电动泵 、手动泵、三级起升油缸 、液压横移小车 、复轨梁 、球面顶托、油缸帽 、高压油管、工作索具等组成。

三、技术参数

型  号：YFG-300型液压复轨器(1手动油泵+1电动油泵)

电动泵站：高压流量0.75L，低压流量2L，储油量9L，工作压力48Mpa，外形尺寸：431×285×441mm   重量： 34kg

手动泵站： 高压流量 12mL/次 、低压流量84 mL/次，储油量9L 、压力48MPa，外形尺寸：421×343×394mm  重量：26.5kg

铝合金三级油缸: 油缸自由高度283mm、总装配高度485mm、总行程高度472mm、总程高度957mm、油缸起升推力，一级132t、二级65t、三级31t、各油缸起升高度，一级149mm、二级165mm、三级158mm, 外形尺寸：￠248x283mm 重量 37kg。

高压胶管：型号2X6-60  长度8m  重量：16kg

油缸帽：500×70×45mm    ￠80×45mm  重量：13kg

球面顶托：φ120X62mm  用于直线车体倾斜或曲线超高≦100mm使用。

车钩顶托：229×218×206mm  重量：11.5kg

液压横移小车：小车469×237×78mm带旋柄式卡座，防油缸滑脱及防溜车装置，带有爬坡溜车装置；推力7.7t拉力5t  横移距离: ≥320mm     重量：24.9kg

复轨梁：中空焊接结构1380×190×80mm       重量：40kg

辅助梁：中空焊接结构300×190×80mm        重量：10.9kg

扣件梁：900×180×60mm        重量：41kg

梁下支撑垫：800×150×100mm   重量：28.7kg

线  盘：20米 重量：4.12kg

索  具：1套  重量：36kg

标准配置：
