一、技术特点

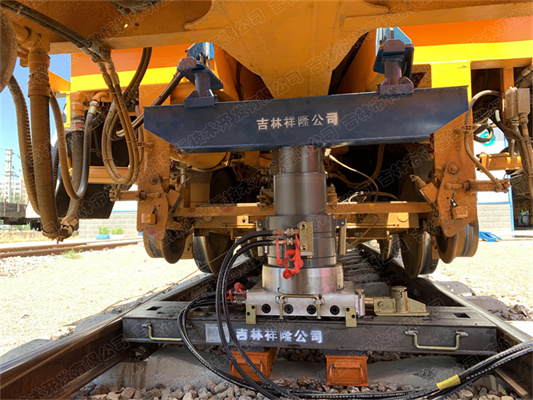

      液压复轨器应用于多种复杂救援工况，如隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援。针对车型配备工装索具，例如：08-32二端专用辅助托架、08、09、CDC-16二端长镐帽等。液压横移小车带有液压爬坡溜车装置，解决橫移过程中轮缘对正钢轨后溜车现象；小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜。

二、适用范围

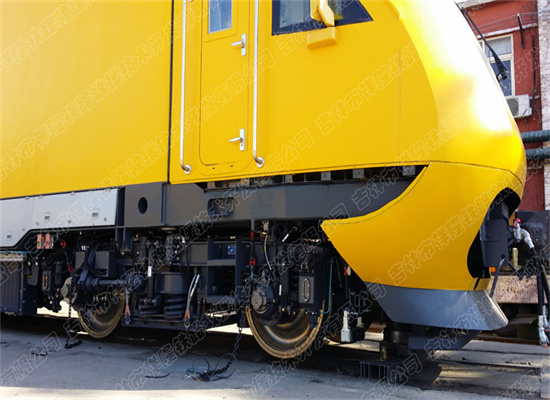

      适用于大型养路机械、机车、车辆、客车等各种线路各种车型隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援等一端救援起复作业。

三、设备组成

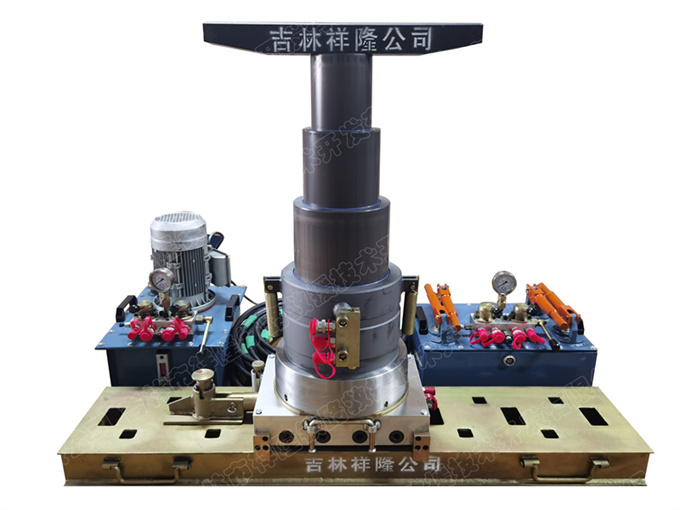

      液压复轨器主要由电动泵 、手动泵、三级起升油缸 、液压横移小车 、复轨梁 、油缸帽 、高压油管、工作索具等组成。

四、技术参数

型  号：YFG-500型液压复轨器(1手动油泵+1电动油泵)

电动泵站：单向电机功率2.2kw，流量2.3L、储油量22L、工作压力44.5MPa、外形尺寸506×364×527mm、配有钢轨走行轮、泵站小车配万向轮、重量48.7kg。手动泵站：手摇力max 63Mpa时500N，高低压流量 24/168mL/次、储油量20L、压力52Mpa、外形尺寸500×454×385mm、手动泵站配有四个柱塞四人可同时作业、重量32kg。

钛合金三级油缸: 油缸自由高度283mm、总装配高度542mm、总行程高度474mm、总程高度1001mm、油缸起升推力，一级157、二级91t、三级51t、各油缸起升高度、一级166mm、二级158mm、三级150mm、油缸配有应急卸荷功能液压锁、外形尺寸￠304×283mm、重量67kg。

高压胶管：使用双层钢丝结构，长度8m、压力60Mpa、重量16kg。

油缸帽：550×90 ×60mm、重量7.8kg。

球面顶托：用于正线车体倾斜或曲线超高小于100mm使用，φ120×62mm。

铝合金液压横移小车：535 ×328×99mm、带旋柄式卡座，防小车侧滑及防溜车装置，带有液压爬坡溜车装置、小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性。横移油缸推力10t、拉力6t ，横移距离≥700mm、重量54kg。

复轨梁：中空焊接结构1380mm×285mm×100mm、重量55kg。

辅助梁：中空焊接结构470mm×285mm×100mm、重量15.7kg。

扣件梁：900mm×180mm×60mm、重量41kg。

梁下支撑垫：800mm×150mm×100mm、重量28.7kg。

可调长镐帽：适用于CDC-16、DC-32、DCL-32二端，1300×179×315mm。

辅助顶托：适用于DC-32二端，配合可调长镐帽不用拆卸任何装置、尺寸328×179×251mm、262×120×230mm。

线  盘：线长度20米。

梁下高分子垫块：260mm×150mm×80、20、10、5mm。

车钩顶托：229×218×206mm、重量 11.5kg。

索  具：根据大机车型配备索具。

标准配置：
